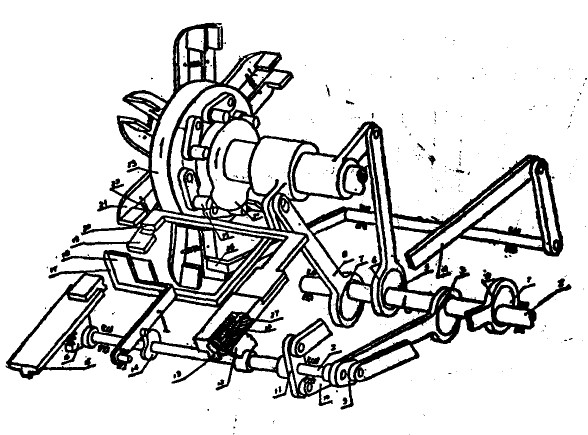

    多鉗工作盤23裝在I軸上，它由槽輪間歇機構帶動，每次轉動1/8轉。分配軸I上的偏心輪1.3.5.7分別通過各部分構件共同執行搪果的裹包工作。



    偏心輪I經過連扦2及曲柄9使軸I往復圍鈴，使上的凸輪14及扇形齒輪16往復擺動，扇形齒輪的往復擺動使后端為齒條的夾糖前沖15往夏運動，當前沖向鉗盤方向運動時，就與后沖2。一起把搪塊送到鉗爪19.21中。凸輪14的擺動使擋糖板珍上一卞運動，擋板樺上升時使傳送帶送來的糖塊不致掉落，擋糖板向上是讓60-A-截。

    偏心輪3經過連桿10,使雙銷曲柄11及扇形齒輪12往復擺動，扇形齒輪12的往復擺動使KC后沖20前后往復運動。夾槍后沖20連有起導向作用的軸銷27,軸銷27的尾癡裝有彈簧28，它的作用是使前，后沖在夾糖塊時把楷塊柔性央緊，并適應由于加工引起的塊板尺寸的變化，它的另‘作用是彌補由于采用偏心軸后使運動規律與工作實際要求的運動規律的誤差。

    卸搪桿26由連桿4帶動，使裹包完畢的糖果從夾鉗上卸到成品槽盤。

    糖果包裝機裝于分配軸上的偏心軸5的轉動，經過連桿6使空套在軸上的齒輪圍轉一定的角度夾鉗19.21張開和閉合。當待裹包的糖塊送到夾鉗位置時，凸輪24逆時釬擺回，使共凸與夾鉗上的滾注25脫離。.由于一對夾鉗的后端為相互嚙合的扇形齒輪，因此在拉力彈黃22的作用下夾鉗把招塊柔性夾緊。

    當糖塊連同包裝紙被夾緊后，抄紙板17既往上把糖塊下邊的包裝紙上抄，然后鉗盤23轉動1/6轉，把糖塊上邊的包裝紙?jiān)阢Q盤擋板的作用下下抄。抄板17由偏心輪7經過連桿8帶動。.連桿8上的向力，為了減少摩擦及提高轉動效率，所以在軸17上裝有滾珠，起止推動軸承的作用。
